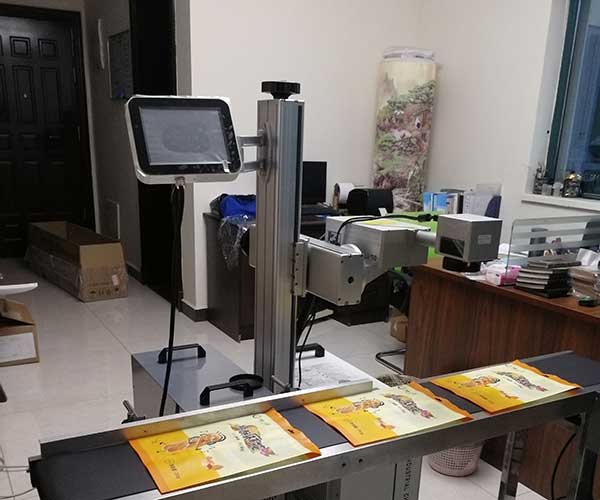

噴碼機現在已經普遍作用于各種產品上了，我們最常見的二維碼是通過尋像圖形、分隔符、定位圖形等不同工序進行噴涂的。除了進行各種圖案的二維噴碼以外，平常我們所使用的器材、工具、硬件信息等都是使用二維碼噴碼機進行噴涂的。下面帶大家詳細了解：

噴碼機二維碼怎么編碼

　　二維碼編碼規則：RR碼符號結構設計中，每個RR碼由一個個正方形模塊構成，排列組成正方形陣列，其中有編碼區域和功能區域，符號的四周是空區。

　　1.符號規格和版本：

　　RR碼總共有40種規格的符號，根據標準，編號分別為規格1到規格40,規格1為21*21個模塊，規格2為25*25模塊，以此類推。版本n的規格每行每列為21+4（n-1）個模塊。

　　2.尋像圖形：

　　一般來說，尋像圖形會分布在3個位置，且圖形均相同。這些圖形分別位于符號的、右上角和左下角。以三個重疊的同心的正方形組成探測圖形，這些圖形的模塊寬度比為1:1: 3: 1: 1,分別為7*7個深色模塊、5*5個淺色模塊、3*3個深色模塊。由于該符號中在其它地方遇到類似圖形的可能性極小，所以組成尋像圖形的3個位置探測圖形可以明確 地確定視場中符號的位置和方向。

　　3.分隔符：

　　探測圖形所在的位置和編碼區域之間分隔符寬度為1個模塊，全部由淺色模塊組成。

　　4.定位圖形：

　　定位圖形有列和行在垂直和水平方向，組成色由深色淺色交替。深色模塊在開始和結尾。

　　5.校正圖形：

　　3個重疊的同心正方形組成校正圖形，由5*5個深色模塊、3*3個淺色模塊以及位于中心的一個深色模塊組成。校正圖形的數量由RE碼的版本號決定，版本號2及以上的符號均有校正圖形，本設計采用的版本號為7。

　　6.編碼區域：

　　在設計中規定有編碼區域，編碼區域中有多種符號字符，包括數據碼字、糾錯碼字、版本信息和格式信息等。

　　7.空白區空白區即為環繞在符號四周的區域，它有4個模塊寬的區域，空白區反射率與淺色模塊相同。
